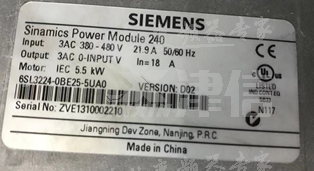

經過全面檢測，分析是功率單元的開關電源有異常。

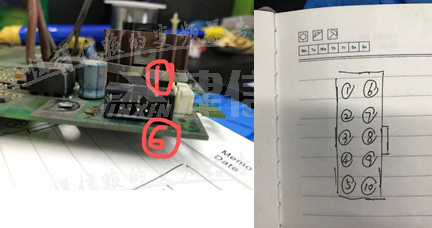

根據內部線路，檢測發現功率卡傳送至控制單元接口中，有一路電源測量是36V，這路電壓值偏高，足以把控制單元一并燒壞，從而導致控制單元也無顯示。整理接口引腳定義：2，4，7，9為公共地端，測量1腳電壓為36v，其正常值應為29v左右，可以判斷故障點在這部分電路。


進行單板測試，開關電源工作正常，反饋關斷也正常，進一步分析應該是開關電源的振蕩回路有異常，導致開關電源不正常工作。根據圖紙，檢查開關變壓器的自供電繞組形成的振蕩芯片的供電電源部分，測量相關元器件，發現起振電容有異常。



該電容標稱值為：25v/33uf，測量容量減小，漏電嚴重。后更換該電容，測量接口中1號腳電壓為29V，然后整機送電測試，顯示正常，原故障消除。
