ABB ACS510變頻器無顯示故障維修案例

時間：2021-02-23 作者：津信變頻點擊：次

一、故障現象

用戶送修到上海津信一臺ABB變頻器，90KW，型號為ACS510-01-195A，用戶描述的故障現象是上電無顯示。

二、維修過程

首先對ABB變頻器進行送電，發現開機啟動時，主風機一頓一頓轉不起來，面板顯示時有時無。

對風機進行檢測，檢查結果顯示該主風機性能正常。拔掉風機信號線，上電后變頻器顯示正常，測量主風機供電回路24V正常。

再插上風機信號線，發現仍帶不動風機，因此初步判斷是開關電源部分的24V電源帶不動負載的原因。

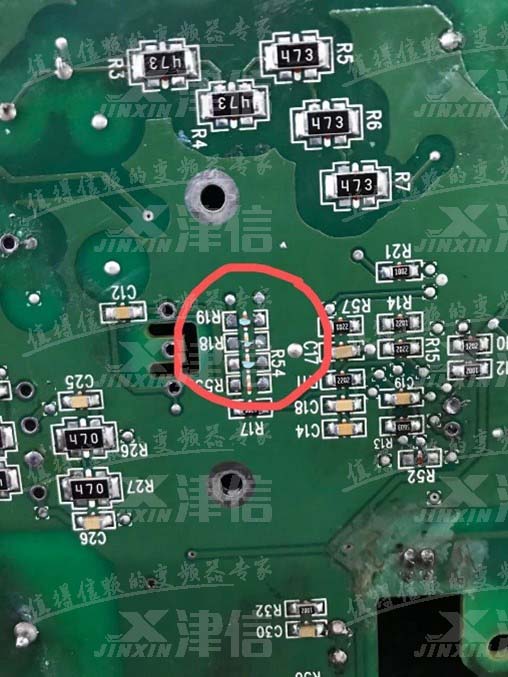

拆下電源卡，查看相關電路圖紙，測量發現開關電源部分的MOS管1MB12-140的E極回路上4個電流采樣電阻阻值不正常（如下圖1所示），4個采樣電阻阻值均為1.14歐姆，采用并聯方式連接，并聯后阻值為0.3歐姆，更換這些采樣電阻，上電顯示正常，故障修復。
